Датчик массового расхода воздуха ЗМЗ 409

Содержание:

Принцип работы, общее устройство и аналоги датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409
Внешние проявления неисправности датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409

Датчик массового расхода воздуха (ДМРВ) на двигателе ЗМЗ-409 расположен между шлангом воздушного фильтра и шлангом впускной трубы и предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока. Информация с датчика массового расхода воздуха позволяет блоку управления определить режим работы двигателя и рассчитать цикловое наполнение цилиндров воздухом на установившихся режимах работы двигателя, длительность которых превышает 0.1 секунды.





Принцип работы, общее устройство и аналоги датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409

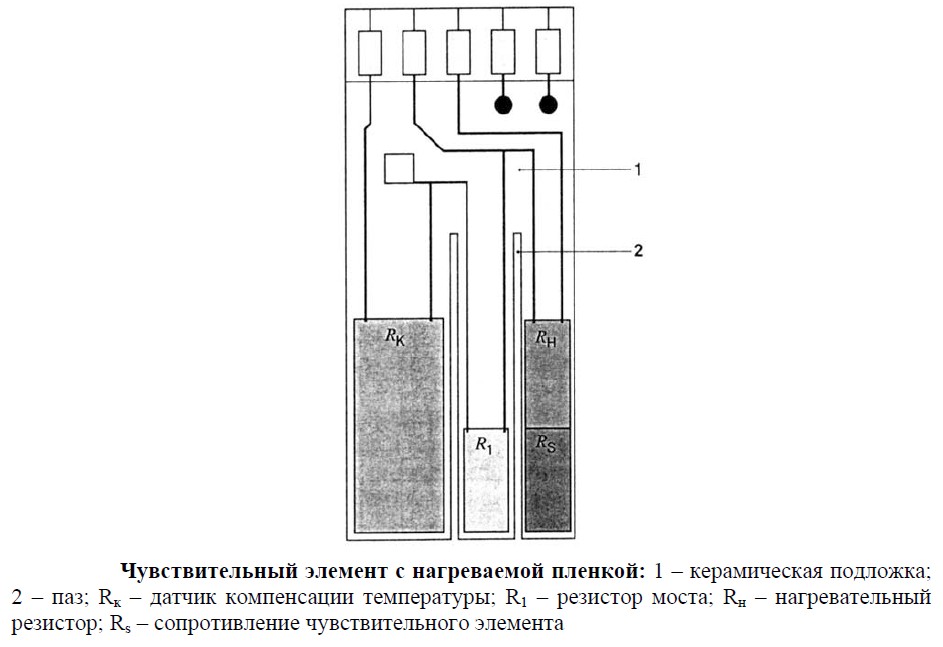

В зависимости от комплектации и типа электронного блока управления на двигателях ЗМЗ-409 могут устанавливаться датчики массового расхода воздуха с чувствительным элементом выполненным в виде токопроводящей пленки нанесенной на керамическую основу, или в виде платиновой нити. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик.



Чувствительный элемент датчика построен на принципе терморезистивного анемометра. Он нагревается электрическим током и его рабочая температура поддерживается постоянной. Если поток воздуха через датчик увеличивается, то чувствительный элемент начинает охлаждаться, а схема управления ДМРВ увеличивает ток его нагрева до тех пор, пока его температура не восстанавливается до первоначального уровня.



Таким образом величина тока нагрева чувствительного элемента пропорциональна расходу воздуха. Одновременно вторичный преобразователь датчика массового расхода воздуха преобразует ток нагрева элемента в выходное напряжение постоянного тока.

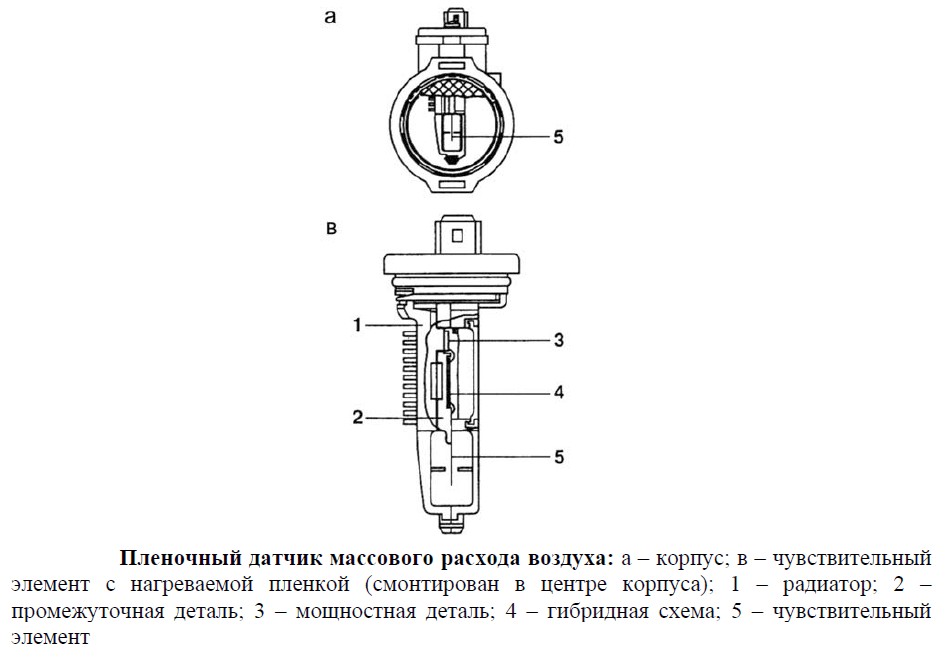

Конструктивно ДМРВ состоит из пластикового корпуса выполненного в виде патрубка на концах которого установлены защитные решетки. В корпусе размещен чувствительный элемент, а в верхней части датчика размещены плата вторичного преобразователя закрытая герметичным пластмассовым корпусом, и контактная вилка соединителя, которая в зависимости от типа датчика имеет разную форму и количество выводов.



Совместно с блоком управления Микас 7.2 могли устанавливаться датчики массового расхода воздуха Bosch HFM5-4.7 0 280 218 037, Siemens HFM62C/11 или НПП АВТЭЛ 20.3855 с пленочным чувствительным элементом. С блоком Микас 11 — Siemens HFM62C/19 с пленочным или 20.3855-10 с нитевым чувствительным элементом. С блоком ME17.9.7 — Bosch HFM7-4.7 0 280 218 220.

Внешние проявления неисправности датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409

Неисправность ДМРВ на работающем двигателе ЗМЗ-409 характеризуется увеличением расхода топлива, значительным ухудшением динамики при разгоне и проблемами с запуском двигателя. При возникновении неисправностей в цепях соединений датчика или самого датчика, система бортовой самодиагностики зажигает сигнальную лампа Check Engine, которая горит постоянно при работающем двигателе, и выдает коды неисправности.

Микас 7.2

013 — низкий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности:


датчик массового расхода воздуха не подключен к жгуту проводов.
обрыв цепи электропитания датчика.
обрыв провода массы датчика массового расхода воздуха.
перепутаны или оборваны сигнальные провода к датчику.
замыкание сигнальных проводов датчика.
неисправность датчика массового расхода воздуха.


014 — высокий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности:


замыкание на бортсеть сигнальных проводов датчика.
неисправность датчика массового расхода воздуха.


Микас 11 и Bosch ME17.9.7

0101 — выход сигнала датчика массового расхода воздуха за допустимый диапазон
0102 — низкий уровень сигнала цепи датчика массового расхода воздуха
0103 — высокий уровень сигнала цепи датчика массового расхода воздуха



Проверка датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409.
Прежде всего необходимо проверить наличие питания датчика. Для этого надо отсоединить колодку жгута проводов системы управления двигателем от датчика и при включенном зажигании вольтметром измерить напряжение на выводе (номер вывода ниже) колодки жгута проводов, при этом «минусовой» щуп вольтметра должен быть подсоединен к «массе» автомобиля :


Вывод «2» для датчика HFM5-4.7 0 280 218 037, HFM62C/11 и 20.3855
Вывод «4» для датчика HFM62C/19 и 20.3855-10
Вывод «3» для датчика HFM7-4.7 0 280 218 220


На этом выводе должно быть напряжение +12 Вольт, в противном случае неисправность необходимо искать в цепи питания датчика. Если напряжение есть, то для окончательной проверки надо отсоединить датчик от жгута проводов, включить зажигание и сбросить все коды неисправностей, а затем запустить двигатель.

Если через некоторое время система самодиагностики выдает код неисправности — Низкий уровень сигнала датчика массового расхода воздуха, то значит неисправен сам датчик, а если код — Высокий уровень сигнала датчика, то неисправность в электронном блоке управления или жгуте проводов. Датчик массового расхода воздуха изделие не ремонтопригодное, поэтому при его неисправности он заменяется на новый.

Проверка пленочного датчика массового расхода воздуха 20.3855.

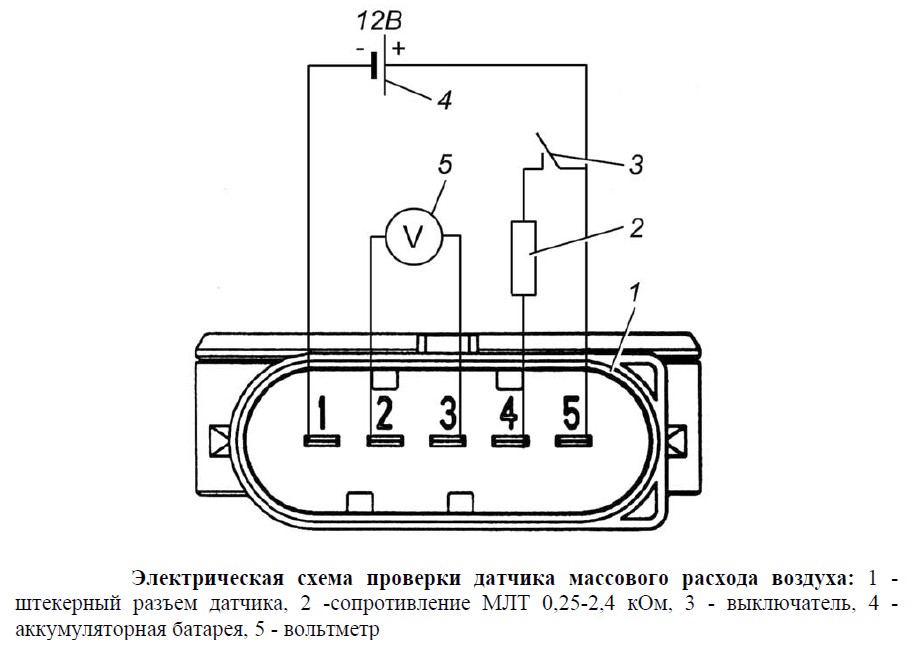

Общую исправность датчика массового расхода воздуха 20.3855 с пленочным чувствительным элементом, который устанавливается на двигатели ЗМЗ-409 Евро-2 с блоком управления Микас-7.2, можно проверить собрав схему показанную на рисунке ниже.



При подключении в цепь источника напряжения в 12 Вольт, вольтметр должен показывать 1.3-1.4 Вольта, а при кратковременном включении указанного на схеме выключателя, вольтметр должен показывать около 8 Вольт.
