Электросхема УАЗ Хантер ЗМЗ 409

Содержание:
Электрооборудование автомобилей мод. 315195-025, 315195-125 электросхема
Электрооборудование автомобилей мод. 31519-095, 31519-195 электросхема
Электрооборудование автомобилей мод. 315195-025, 315195-125 электросхема
Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) электросхема
Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) электросхема
Соединения системы управления двигателем мод. ЗМЗ-5143.10 электросхема
УАЗ Хантер. Лампы, применяемые на автомобиле
Здесь вы найдете электросхемы УАЗ 31519 он HUNTER 2003 г.в. УАЗ «Хантер» представляет собой дальнейшее развитие второго поколения ульяновских внедорожников УАЗ-469 и УАЗ-3151. В базовой версии автомобиль оснащён закрытым пятидверным кузовом с металлическим верхом, но в семействе предусмотрена и версия с кузовом универсал-фаэтон со складываемым матерчатым верхом на съёмных дугах.

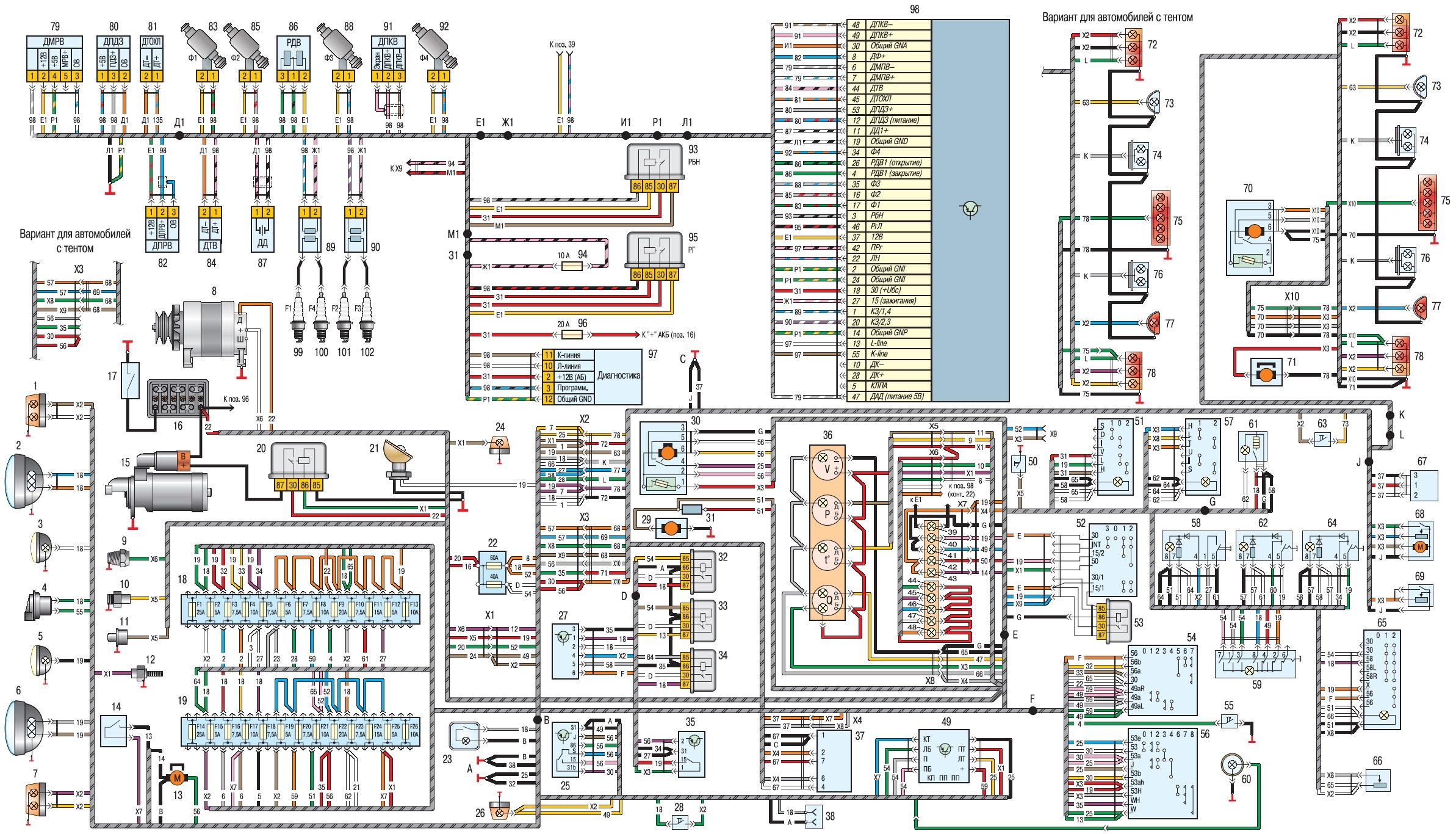

Электрооборудование автомобилей мод. 315195-025, 315195-125 электросхема



1 - правый передний фонарь; 2 - правая фара; 3 - правая противотуманная фара; 4 - сигнал звуковой; 5 - левая противотуманная фара; 6 - левая фара; 7 - левый передний фонарь; 8 - генератор; 9 - датчик температуры охлаждающей жидкости; 10 - датчик аварийного падения давления масла; 11 - датчик давления масла; 12 - датчик аварийной температуры охлаждающей жидкости; 13 - электроомыватель; 14 - выключатель контрольной лампы неисправности тормозной системы; 15 - стартер; 16 - аккумуляторная батарея; 17 - выключатель "массы"; 18, 19 - блок предохранителей; 20 - реле стартера; 21 - лампа подкапотная; 22 - блок силовых предохранителей; 23 - плафон освещения блока предохранителей; 24 - повторитель боковой; 25 - прерыватель стеклоочистителя; 26 - повторитель боковой; 27 - реле противотуманного фонаря; 28 - выключатель стоп-сигнала; 29 - электродвигатель отопителя; 30 - стеклоочиститель; 31 - сопротивление отопителя; 32, 33 - реле переключения света фар; 34 - реле противотуманных фар; 35 - реле времени омывателя заднего стекла; 36 - щиток приборов; 37 - спидометр электронный; 38 - розетка штепсельная; 39 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; 40 - контрольная лампа включения дальнего света фар; 41 - контрольная лампа указателей поворотов; 42 - контрольная лампа включения стояночного тормоза; 43 - контрольная лампа неисправности тормозной системы; 44 - контрольная лампа аварийного давления масла; 45 - контрольная лампа аварийной температуры охлаждающей жидкости; 46 - контрольная лампа разряда аккумуляторной батареи; 47, 48 - контрольная лампа резервного сигнализатора; 49 - реле указателей поворотов и аварийной сигнализации; 50 - выключатель контрольной лампы стояночного тормоза; 51 - переключатель отопителя; 52 - выключатель зажигания; 53 - реле выключателя зажигания; 54 - переключатель световой сигнализации; 55 - кнопка звукового сигнала; 56 - переключатель стеклоочистителя; 57 - переключатель датчиков уровня топлива; 58 - выключатель заднего противотуманного фонаря; 59 - выключатель аварийной сигнализации; 60 - плафон освещения салона; 61 - прикуриватель; 62 - выключатель плафона освещения салона; 63 - выключатель фонаря заднего хода; 64 - выключатель противотуманных фар; 65 - выключатель наружного освещения; 66 - реостат освещения приборов; 67 - датчик скорости; 68 - электробензонасос с датчиком уровня топлива; 69 - датчик уровня топлива; 70 - стеклоочиститель задний; 71 - омыватель заднего стекла; 72 - фонарь задний; 73 - фонарь заднего хода; 74, 76 - фонарь освещения номерного знака; 75 - фонарь дополнительного сигнала торможения; 77 - задний противотуманный фонарь; 78 - фонарь задний; 79 - датчик расхода воздуха; 80 - датчик положения дроссельной заслонки; 81, 84 - датчик температуры; 82 - датчик положения распределительного вала; 83, 85, 88, 92 - топливные форсунки; 86 - регулятор дополнительного воздуха; 87 - датчик детонации; 89, 90 - катушки зажигания; 91 - датчик положения коленчатого вала; 93, 95 - реле; 94 - предохранитель плавкий 10 А; 96 - предохранитель плавкий 20 А; 97 - колодка диагностики 613012; 98 - ЭБУ двигателем; 99, 100, 101, 102 - свечи зажигания.

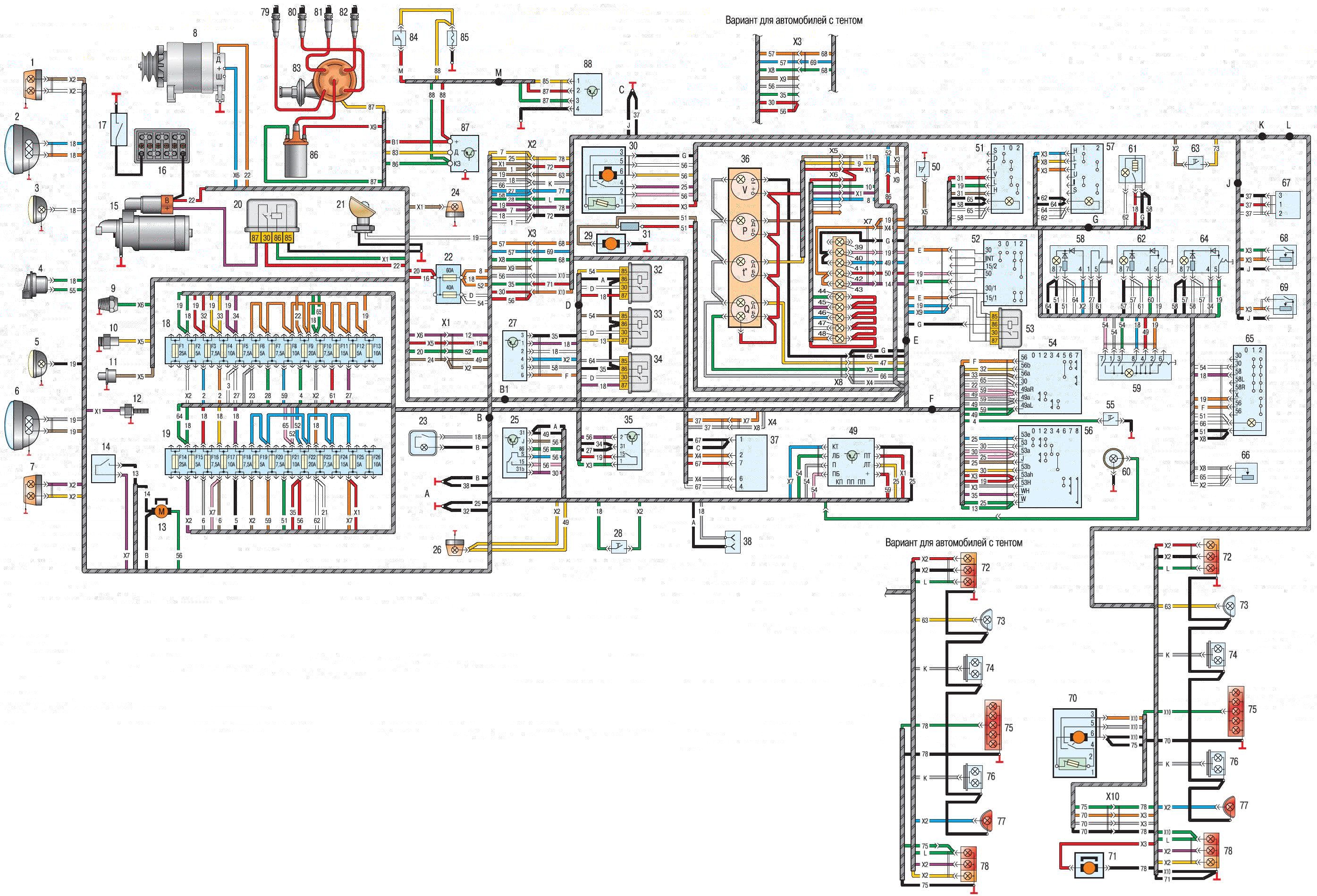

Электрооборудование автомобилей мод. 31519-095, 31519-195 электросхема



1 - фонарь передний правый; 2 - фара правая; 3 - фара противотуманная правая; 4 - сигнал звуковой; 5 - фара противотуманная левая; 6 - фара левая; 7 - фонарь передний левый; 8 - генератор; 9 - датчик температуры охлаждающей жидкости; 10 - датчик аварийного давления масла; 11 - датчик давления масла; 12 - датчик аварийной температуры охлаждающей жидкости; 13 - электроомыватель; 14 - выключатель контрольной лампы неисправности тормозной системы; 15 - стартер; 16 - аккумуляторная батарея; 17 - выключатель <массы>; 18, 19 - блок предохранителей; 20 - реле стартера; 21 - подкапотная лампа; 22 - блок силовых предохранителей; 23 - плафон освещения блока предохранителей; 24 - боковой указатель поворота правый; 25 - прерыватель стеклоочистителя; 26 - боковой указатель поворота левый; 27 - реле противотуманного фонаря; 28 - выключатель стоп-сигнала; 29 - электродвигатель отопителя; 30 - стеклоочиститель; 31 - сопротивление отопителя; 32, 33 - реле переключения света фар; 34 - реле противотуманных фар; 35 - реле прерывистой работы омывателя двери задка; 36 - щиток приборов; 37 - спидометр электронный; 38 - розетка штепсельная; 39 - контрольная лампа резервного сигнализатора; 40 - контрольная лампа включения дальнего света фар; 41 - контрольная лампа указателей поворотов; 42 - контрольная лампа включения стояночного тормоза; 43 - контрольная лампа неисправности тормозной системы; 44 - контрольная лампа аварийного давления масла; 45 - контрольная лампа аварийной температуры охлаждающей жидкости; 46 - контрольная лампа разряда аккумуляторной батареи; 47, 48 - контрольная лампа резервного сигнализатора; 49 - реле указателей поворотов и аварийной сигнализации; 50 - выключатель контрольной лампы стояночного тормоза; 51 - переключатель отопителя; 52 - выключатель зажигания; 53 - реле выключателя зажигания; 54 - переключатель световой сигнализации; 55 - кнопка звукового сигнала; 56 - переключатель стеклоочистителя; 57 - переключатель датчиков уровня топлива; 58 - выключатель заднего противотуманного фонаря; 59 - выключатель аварийной сигнализации; 60 - плафон освещения салона; 61 - прикуриватель; 62 - выключатель плафона освещения салона; 63 - выключатель фонаря заднего хода; 64 - выключатель противотуманных фар; 65 - переключатель наружного освещения; 66 - реостат освещения приборов; 67 - датчик скорости; 68, 69 - датчик уровня топлива; 70 - очиститель стекла двери задка; 71 - омыватель стекла двери задка; 72 - фонарь задний правый; 73 - фонарь заднего хода; 74, 76 - фонарь освещения номерного знака; 75 - фонарь дополнительного сигнала торможения; 77 - задний противотуманный фонарь; 78 - фонарь задний левый; 79, 80, 81, 82 - свечи зажигания; 83 - датчик-распределитель; 84 - микропереключатель; 85 - электромагнитный клапан ЭПХХ; 86 - катушка зажигания; 87 - коммутатор транзисторный; 88 - блок ЭПХХ.

Электрооборудование автомобилей мод. 315195-025, 315195-125 электросхема



1 - правый передний фонарь; 2 - правая фара; 3 - правая противотуманная фара; 4 - сигнал звуковой; 5 - левая противотуманная фара; 6 - левая фара; 7 - левый передний фонарь; 8 - генератор; 9 - датчик температуры охлаждающей жидкости; 10 - датчик аварийного падения давления масла; 11 - датчик давления масла; 12 - датчик аварийной температуры охлаждающей жидкости; 13 - электроомыватель; 14 - выключатель контрольной лампы неисправности тормозной системы; 15 - стартер; 16 - аккумуляторная батарея; 17 - выключатель "массы"; 18, 19 - блок предохранителей; 20 - реле стартера; 21 - лампа подкапотная; 22 - блок силовых предохранителей; 23 - плафон освещения блока предохранителей; 24 - повторитель боковой; 25 - прерыватель стеклоочистителя; 26 - повторитель боковой; 27 - реле противотуманного фонаря; 28 - выключатель стоп-сигнала; 29 - электродвигатель отопителя; 30 - стеклоочиститель; 31 - сопротивление отопителя; 32, 33 - реле переключения света фар; 34 - реле противотуманных фар; 35 - реле времени омывателя заднего стекла; 36 - щиток приборов; 37 - спидометр электронный; 38 - розетка штепсельная; 39 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; 40 - контрольная лампа включения дальнего света фар; 41 - контрольная лампа указателей поворотов; 42 - контрольная лампа включения стояночного тормоза; 43 - контрольная лампа неисправности тормозной системы; 44 - контрольная лампа аварийного давления масла; 45 - контрольная лампа аварийной температуры охлаждающей жидкости; 46 - контрольная лампа разряда аккумуляторной батареи; 47, 48 - контрольная лампа резервного сигнализатора; 49 - реле указателей поворотов и аварийной сигнализации; 50 - выключатель контрольной лампы стояночного тормоза; 51 - переключатель отопителя; 52 - выключатель зажигания; 53 - реле выключателя зажигания; 54 - переключатель световой сигнализации; 55 - кнопка звукового сигнала; 56 - переключатель стеклоочистителя; 57 - переключатель датчиков уровня топлива; 58 - выключатель заднего противотуманного фонаря; 59 - выключатель аварийной сигнализации; 60 - плафон освещения салона; 61 - прикуриватель; 62 - выключатель плафона освещения салона; 63 - выключатель фонаря заднего хода; 64 - выключатель противотуманных фар; 65 - выключатель наружного освещения; 66 - реостат освещения приборов; 67 - датчик скорости; 68 - электробензонасос с датчиком уровня топлива; 69 - датчик уровня топлива; 70 - стеклоочиститель задний; 71 - омыватель заднего стекла; 72 - фонарь задний; 73 - фонарь заднего хода; 74, 76 - фонарь освещения номерного знака; 75 - фонарь дополнительного сигнала торможения; 77 - задний противотуманный фонарь; 78 - фонарь задний; 79 - датчик расхода воздуха; 80 - датчик положения дроссельной заслонки; 81, 84 - датчик температуры; 82 - датчик положения распределительного вала; 83, 85, 88, 92 - топливные форсунки; 86 - регулятор дополнительного воздуха; 87 - датчик детонации; 89, 90 - катушки зажигания; 91 - датчик положения коленчатого вала; 93, 95 - реле; 94 - предохранитель плавкий 10 А; 96 - предохранитель плавкий 20 А; 97 - колодка диагностики 613012; 98 - ЭБУ двигателем; 99, 100, 101, 102 - свечи зажигания.

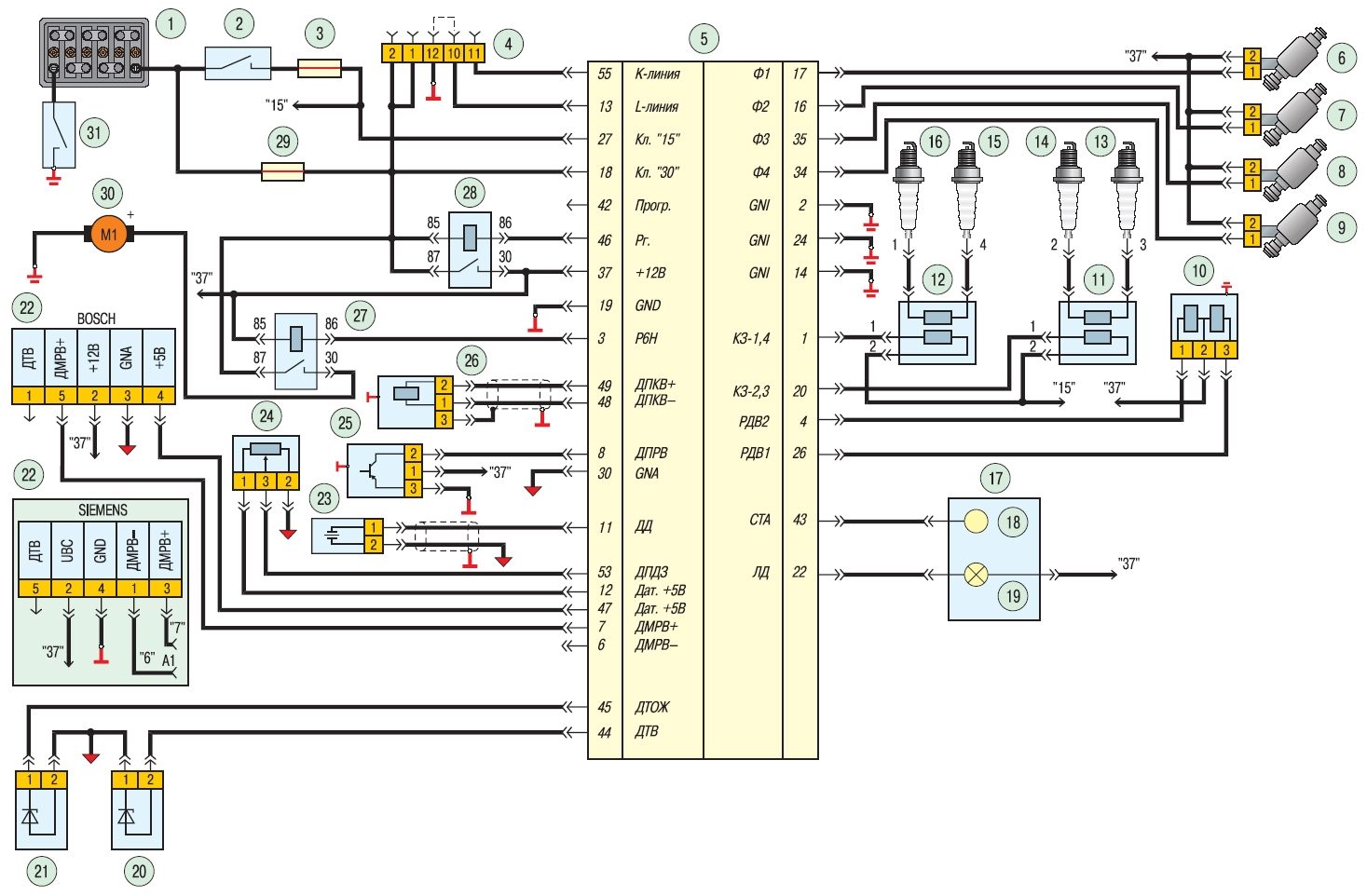

Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) электросхема



1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3, 31 - плавкие предохранители; 4 - диагностическая колодка; 5 - электронный блок управления двигателем; 6, 7, 8, 9 - топливные форсунки; 10 - электромагнитный клапан продувки адсорбера; 11 - регулятор холостого хода; 12, 13, 15, 17 - свечи зажигания; 14, 16 - катушки зажигания; 18 - комбинация приборов; 19 - тахометр; 20 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; 21 - соединительная колодка; 22 - датчик температуры воздуха во впускной трубе; 23 - датчик температуры охлаждающей жидкости; 24 - датчик массового расхода воздуха; 25 - датчик детонации; 26 - датчик положения дроссельной заслонки; 27 - датчик положения распределительного вала; 28 - датчик положения коленчатого вала; 29 - реле топливного насоса; 30 - главное реле системы управления двигателем; 32 - топливный насос; 33 - выключатель <массы>

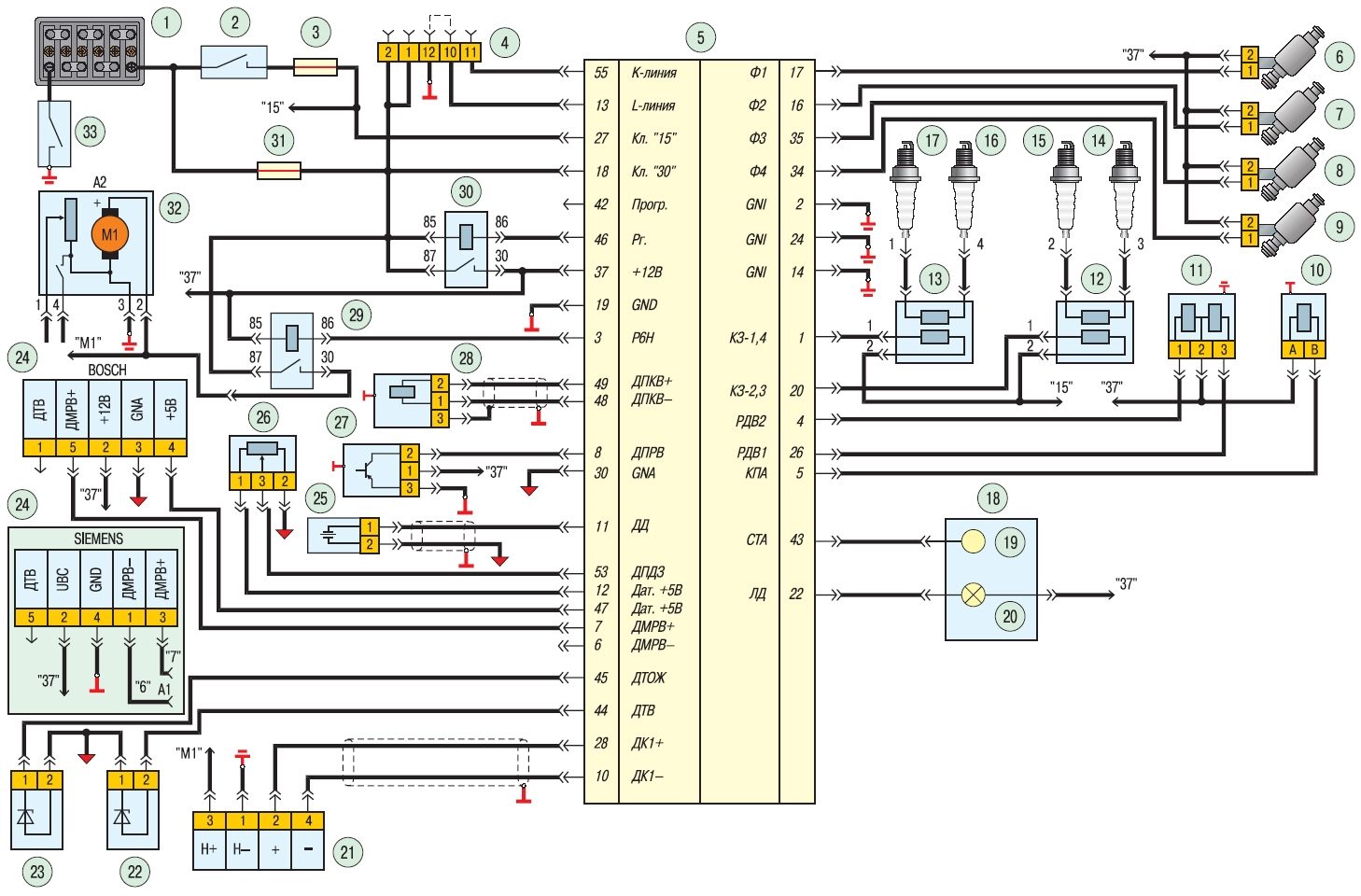

Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) электросхема



1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3, 29 - плавкие предохранители; 4 - диагностическая колодка; 5 - электронный блок управления двигателем; 6, 7, 8, 9 - топливные форсунки; 10 - регулятор холостого хода; 11, 12 - катушки зажигания; 13, 14, 15, 16 - свечи зажигания; 17 - комбинация приборов; 18 - тахометр; 19 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; 20 - датчик температуры воздуха во впускной трубе; 21 - датчик температуры охлаждающей жидкости; 22 - датчик массового расхода воздуха; 23 - датчик детонации; 24 - датчик положения дроссельной заслонки; 25 - датчик положения распределительного вала; 26 - датчик положения коленчатого вала; 27 - реле топливного насоса; 28 - главное реле системы управления двигателем; 30 - топливный насос; 31 - выключатель <массы>

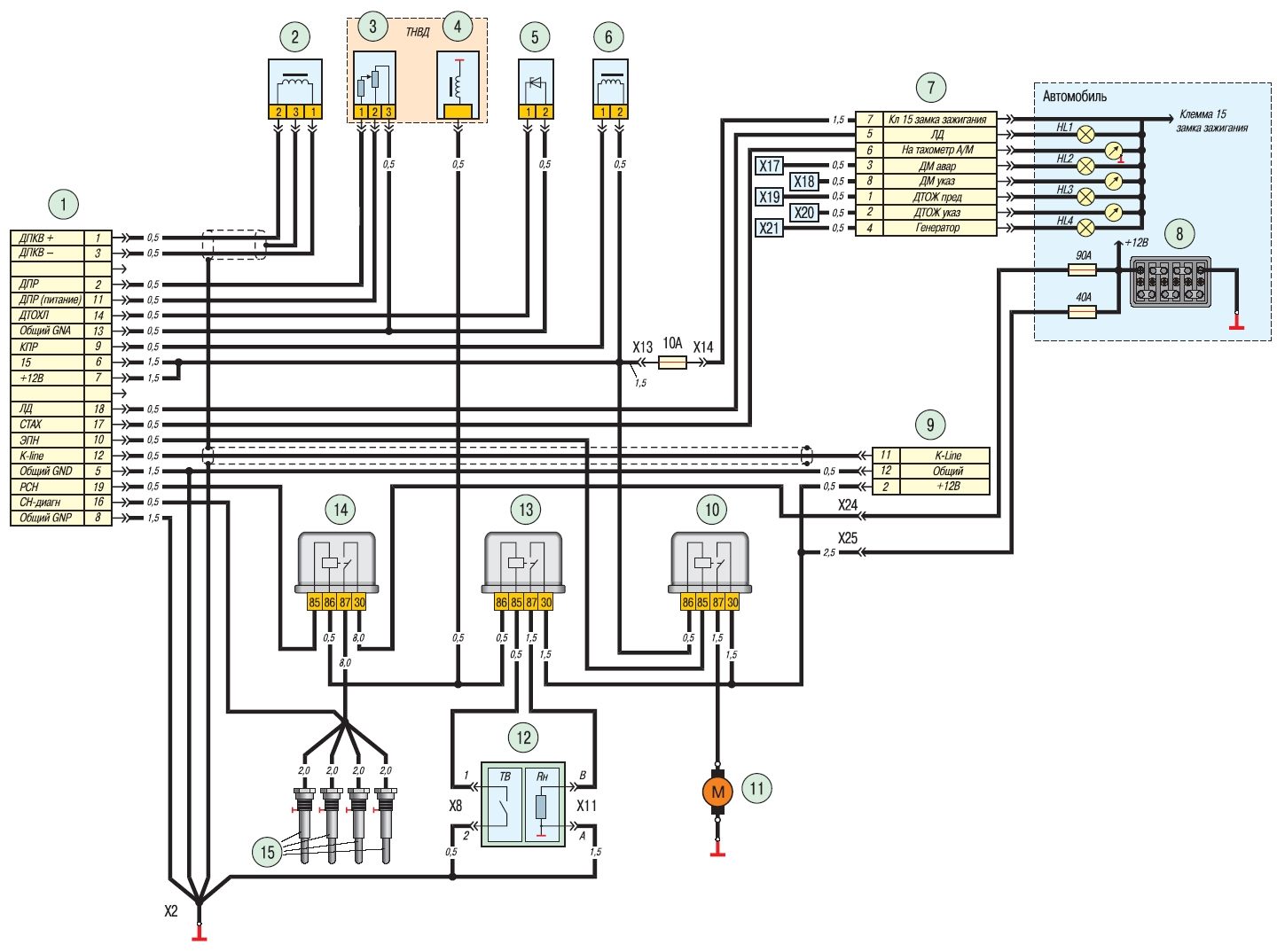

Соединения системы управления двигателем мод. ЗМЗ-5143.10 электросхема



1 - электронный блок управления двигателем; 2 - датчик положения коленчатого вала; 3 - датчик положения рычага ТНВД; 4 - клапан останова топливоподачи; 5 - датчик температуры охлаждающей жидкости; 6 - электромагнитный клапан управления рециркуляцией; 7 - соединительная колодка; 8 - аккумуляторная батарея; 9 - диагностический разъем; 10 - реле топливоподкачивающего насоса; 11 - электрический топливоподкачивающий насос; 12 - фильтр тонкой очистки топлива; 13 - реле подогрева топлива; 14 - реле свечей накаливания; 15 - свечи накаливания; НL 1 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; НL 2 - сигнальная лампа аварийного падения давления масла; НL 3 - контрольная лампа температуры охлаждающей жидкости; НL 4 - сигнальная лампа разряда аккумуляторной батареи.

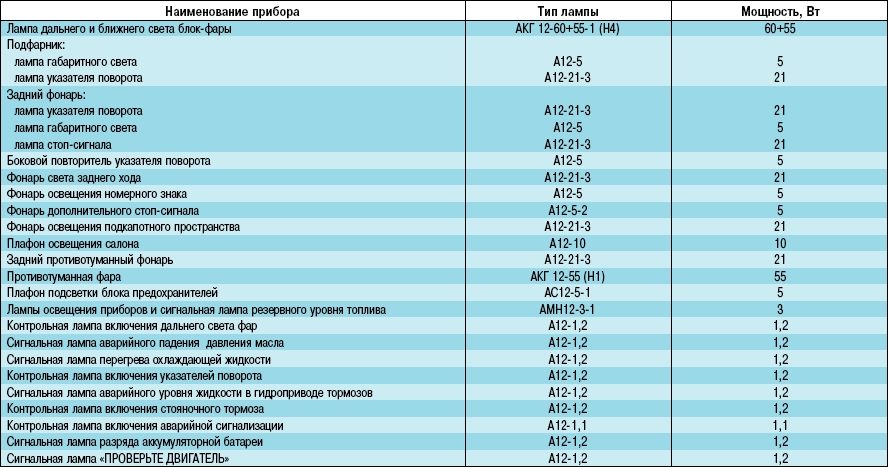

УАЗ Хантер. Лампы, применяемые на автомобиле
